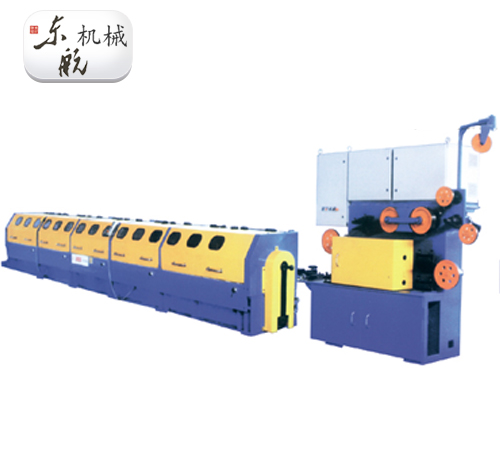

TU15管式合股機

生產鋼簾線和各類股繩。

1. 生產產品結構：3+9+15*0.75/0.22+0.15

2. 外放線部件

2.1外放線工字輪：φ320

2.2放線張力鏈式阻尼塊

3 主機部分

3.1主電機30KW高效電機

3.2筒體工字輪15盤，φ220工字輪（20KG）

3.3工字輪小船焊接式，回火處理

3.4工字輪安裝為插軸式

3.5張力鏈式阻尼塊

3.6主機制動：氣動碟剎

3.7最高轉速：2200rpm

4 牽引外繞過捻部分

4.1牽引部分

4.1.1牽引采用主動輪平槽噴涂WC，從動輪多槽Cr12整體淬火，牽引輪直徑：φ250

4.2外繞

4.2.1外繞工字輪：φ155

4.2.2轉速：15000rpm（max）

4.3過捻部分

4.3.1過捻電機0.37KW配減速馬達

4.3.2過捻形式：四輪單槽

4.4配套校直器：四套

5.1收線電機：2.2KW

5.2收線工字輪：B40，B60，B80

5.3排線采用滾珠絲桿0.75KW伺服電機驅動
