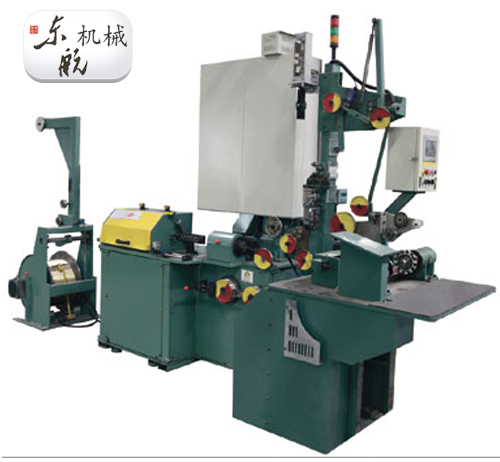

WR外繞機

1.材料：鍍黃銅鋼絲φ0.15

2.生產結構：2+7*0.22+0.15、3+9*0.22+0.15、7*4*0.175+0.15等結構

3.外繞工字輪：φ145,外繞張力在0-400g之間可調

4.捻向：S/Z捻向可調

5.捻距：3.5/5.0mm,捻距公差<4%

6.芯線放線

6.1放線工字輪φ420、φ607工字輪

6.2放線張力50-200N可調，張力控制被動機械阻尼張力及伺服張力控制，帶彈簧張力緩沖裝置(或采用專用張力控制電機，同步帶輪 傳動)

6.3配套亂絲、缺絲檢測裝置

7.過捻

7.1過捻電機0.75Kw伺服電機

7.2單槽四輪過捻輪

7.3正反轉可自動手動調節

8.校直器為5+6結構形式，校直輪φ22/205*120°

9.轉速：正常生產時主機轉速15000Rpm

10.主機電機：4KW-2P交流變頻電機

11.收線

11.1收線電機：1.1Kw-8P交流變頻電機

11.2收線方式:氣動梅花式頂尖，B40/B60/B80收線

11.3 ATC裝置:殘余扭轉控制<±0.5轉/米，開車啟動20米內殘余扭轉波動<± 0.75SS/米，開車起始段與結束段殘余中心值漂移不超過一圈，配標準扁簧1.2*0.33

11.4排線：排距4± 1.5mm,排線電機120W可逆電機，同步帶夾持。

11.5配線圈式缺絲保護

1.外繞主軸及主電機帶輪動平衡，平衡精度<2 μm

2.主軸軸承選用P4S高精度軸承.品牌FAG,并加裝溫度檢測、過熱報警，主軸及軸承座采用氮化表面處理

3.外繞張力采用磁滯式張力控制

4牽引輪及過線輪整體熱處理，硬度HRC62-64

5.外繞旋轉防護罩配E0.25KW離心風機

6.設備采用多點亂、斷、缺絲檢測保護
