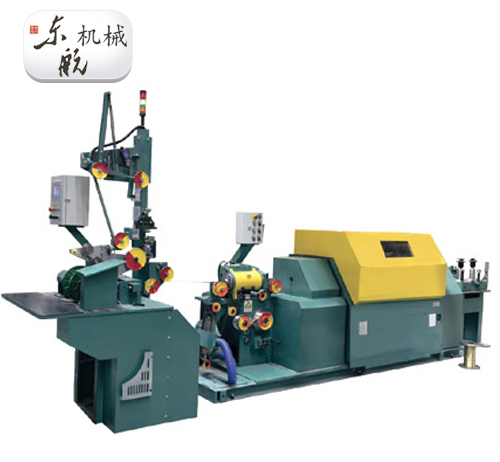

SF12/15合股機

SF12/15合股機主要由芯股放線、主機、收線裝置、電控柜等組成

1.1加工材料：鍍黃銅高碳鋼絲

1.2 簾線結構:3+8+13*0.22, 1+6+12*0.225

13設計最高轉速：3800Rpm

1.4 捻向: s/z

2芯股放線

2.1放線工字輪φ420、φ607工字輪

2.2放線張力50-200N可調，張力控制采用專業定制張力控制器，由同步帶輪傳動。

2.3配套亂絲、缺絲檢測裝罝

3主機部分

3.1搖籃內(15個工字輪WS7)-SFI5、（1個工字輪WS34、12個WS7）-SF12

3.2鋼絲放線軸張力采用銅基鋼帶式張力帶或白色織布帶

3.3主機電機：15Kw-2P交流變頻馬達

3.4過捻電機：1.5Kw伺服電機

3.5飛輪過線弓采用彈簧鋼，過線模為Cr12整體熱處理

3.6過捻為雙輪三槽，速度可在0-7000Rpm之間無極調速，穩

定范圍為設定值的±0.1%范圍內。

3.7主機制動氣動碟剎

3.8所有門罩貼隔音面，主腔體配引風機、排風機，功率0.45KW

3.9主軸及過捻器軸承為高精度軸承，品牌FAG/SKF

4 收線部分

4.1收線電機1.1 Kw-8P交流變頻電機

4.2收線方式：氣動頂尖,B40、B60、B80、607、420工字輪收線

4.3 ATC裝罝：殘余扭轉控制<±1轉/米，開車啟動20米內殘余扭轉波動<± 1.5轉/米，開車起始段與結束段殘余中心值漂移不超過一圈.配標準扁簧1.2*0.33、2.0*0.5

4.4排線：排距4 ± 1.5mm,排線電機120W可逆電機,同步帶夾持。

4.5配線圈式缺絲保護

4.6配門模檢測裝置
