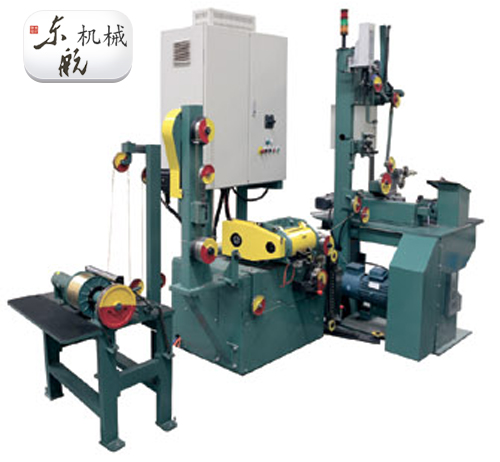

校正機

校正機主要由放線裝罝、主機、收線裝罝、電控柜等組成。應用于簾線殘余扭轉.平直度等工藝參數的修正，另可作為倒絲機使用。

1.1加工材料：鍍黃銅簾線

1.2最大收線速度：150m/min(更改相關配置,可提高速度）

2放線裝置

2.1放線工字輪: B40, B60, B80

2.2氣動夾持，被動放線

2.3機械張力控制，帶擺輪出線裝置

3主機部分

3.1進線張力控制為伺服張力控制，帶彈簧張力緩沖裝置(或采用專用張力控制電機，同步帶輪傳動）

3.2基本配置過捻器、校直器

3.3主機電機：2.2KW-4P交流變頻馬達

3.4過捻電機：1.5Kw伺服電機

3.5過捻為雙輪三槽，速度可在0-7000Rpm之間無極調速，穩定范圍為 設定值的±0.1%范圍內（可配置四輪單槽過捻器）

3.6主機制動氣動碟剎

4收線部分

4.1收線電機1-1 Kw-8P交流變頻電機

4.2收線方式：氣動梅花式頂尖，B40、B60、B80、WS34收線

4.3 ATC裝置:殘余扭轉控制<±1轉/米，開車啟動20米內殘余扭轉波動 <±1.5轉/米，開車起始段與結束段殘余中心值漂移不超過一圈，配標準扁簧1.2*0.33

4.4排線：排距4± 1.5mm,排線電機120W可逆電機，同步帶夾持。

4.5配線圈式缺絲保護

4.6配門模檢測裝置
