全自動變壓器箔繞機的部件組成及功能介紹

全自動變壓器箔繞機的部件組成及功能介紹

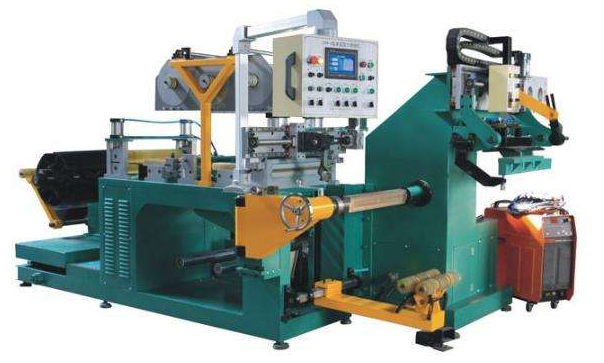

      全自動變壓器箔繞機又名低壓箔式繞線機，主要適用于變壓器，非晶變壓器，相關電器的箔式線圈的繞制，箔式線圈是以不同的銅或鋁為載體，以寬帶狀的絕緣材料為層間絕緣，在箔式繞線機上一次完成繞制，形成箔式線圈，箔式線圈形狀可為圓形，矩形等。

      全自動變壓器箔繞機主要由以下幾個部分組成：主機架、箔料收放卷裝置（連壓輥）、層絕緣收放卷裝置、端絕緣裝置、清潔去污裝置、壓毛裝置、滾剪裝置、自動送料、光電感應自動糾偏系統、自動焊接裝置、電控系統、氣動系統。

      箔料收放卷裝置（連壓輥）：作為箔帶的開卷機構，起支撐料卷，收放料作用；張力的大小不需要機械操作，根據工藝的要求，根據電位器或觸摸屏無級設定，正繞退繞張力恒定，確保不松帶。也可點動式進行收放料。承載軸結構強度好，能滿足最大重量箔料放置要求。

      層絕緣收放卷裝置：由放卷軸、過滾等組成。放卷軸采用氣脹軸，層絕緣張力靠氣動碟剎裝置來控制，根據材料的型號不同，層絕緣的張力大小可在氣壓控制面板上調節，無噪音。整個裝置及每個放卷軸在寬度方向位置可單獨電動調節。

      糾偏系統：糾偏系統采用自動光電感應糾偏裝置，用于快速調整導電箔端面的平整度。由光電感應器裝置控制電機帶動絲桿進行糾偏，精度±0.5MM。通過光電裝置指揮開卷糾偏電機進行橫向移動，使線圈的端面趨向平整。

      焊接系統：箔帶和引線的焊接采用TIG 焊接，焊接裝置主要由以下部分組成：夾持、焊槍驅動機構、焊槍調整機構、氬弧焊機、冷卻水箱等。夾持部分的開合靠氣動實現，焊槍可以上下左右及擺動調節，焊槍焊接行走靠變頻器驅動電機控制，速度無級可調，整個裝置可左右移動到達或離開焊接工作區。
